Кабель для домашней проводки – надежный, безопасный, долговечный

При электромонтажных работах в домашних условиях выбор электрического кабеля должен обеспечить главное условие – безопасность. Даже если проводка осуществляется самостоятельно, необходимо выполнять требования существующего ГОСТа. Это является одним из основных требований страхования имущества.

Проводка из правильно подобранного провода обеспечит спокойствие и комфорт на долгие годы. Купить кабель можно в магазинах, торгующих строительными и электрическими товарами.

Типы кабелей

Промышленость выпускает различные виды кабелей, различающихся характеристиками и областью применения.

к оглавлению ↑

Материал токопроводящих жил

По материалу они разделяются на медные и алюминиевые. Стоимость медного выше, но это вполне компенсируется его характеристиками.

Медный кабельДостоинства медных кабелей:

  • хорошая проводимость;
  • механическая прочность;
  • легкость монтажа;
  • долговечность.

Алюминиевые при монтажных работах сейчас практически не применяются. Если при ремонте возникла необходимость соединить старую алюминиевую проводку с закупленными медными проводами, следует принять меры, предупреждающие окисление.

к оглавлению ↑

Количество жил

Кабели разделяются на одножильные и многожильные. Отличаются своей гибкостью. Одножильный более жесткий. Его применение оправдано там, где нет необходимости менять форму, например, в случае проводки скрытого типа.

Многожильный гораздо мягче и с легкостью способен выдерживать перегибы. Медная жила позволяет изгибать и скручивать ее без поломки до 10-15 раз. Такие модели можно успешно применять для открытой проводки.

к оглавлению ↑

Требования к кабелям

Современные правила по электробезопасности регламентируют, чтобы электрический кабель имел двойную защиту – каждая жила должна иметь свою изоляцию, а затем все они вместе должны быть заключены в общую оболочку.

к оглавлению ↑

Наиболее часто применяемые виды кабелей

Хотя ассортимент выпускаемых промышленностью весьма обширен, для проводки электроэнергии в квартиру или загородный дом в основном применяются два вида – ВВГ и NYM.

к оглавлению ↑

ВВГ

В маркировке первые две буквы означают, что изоляция каждой жилы и общая внешняя выполнены из поливинилхлорида, а третья – что кабель «голый», без бронированной защиты, что придает ему гибкость и меньший вес. Изоляция прочная, стойкая к агрессивным средам, не поддерживает горение.

Кабели ВВГВВГ можно прокладывать различным способом – открыто, закладывать в штробы или короба. Прочная изоляция обеспечит долговременность применения. Возможно применение в однофазной и трехфазной сети.

Бывает черного и белого цвета. Может иметь плоскую форму, что удобно при закладке его в штробы и пластиковые коробки в вертикальном положении.

Имеются модификации ВВГ. Добавление в маркировку пометки «нг» означает, что изоляция кабеля обладает способностью не распространять горение, а «LS» – изоляция с низким дымом газовыделения. Таким образом, кабель этой марки с наилучшими показателями будет иметь маркировку ВВГнг-LS. Может применяться внутри и снаружи помещения.

к оглавлению ↑

NYM

Немецкий аналог ВВГ имеет по сравнению с ним улучшенные характеристики. Защита тройная – имеется дополнительный промежуточный слой, который не позволяет соприкасаться внешней и внутренним оболочкам во избежание их механического повреждения.

Кабель NYMМаркировка расшифровывается следующим образом:

  • N – немецкий союз электротехников гарантирует соответствие стандартам;
  • Y – изоляция изготовлена из поливинилхлорида;
  • M – возможен монтаж в различных условиях.

Область применения весьма широка. Используется для внутренней и внешней проводки. Влагостоек, выдерживает перепад температур от минус 40°C до 70°C. Имеет различные расцветки.

Сейчас этот вид производится и на отечественных предприятиях: «СевКабель», «Технотон», заводе «Конкорн».

к оглавлению ↑

Расчет необходимого сечения кабеля

Основными критериями выбора являются – ток, напряжение и мощность, которая потребляется осветительными приборами и оборудованием.

Первое, что необходимо сделать – подсчитать общую мощность потребления всех приборов. Она состоит из суммы мощностей электрических приборов, которые обычно указываются на бирке.

Затем подсчитать, сколько приборов будет использоваться одновременно длительное время, и умножить сумму на поправочный коэффициент. Сделать запас прочности на случай будущих приобретений электрических приборов.

Пользуясь специальной таблицей, найти необходимое сечение.

Таблица сечений кабеля

Таблица сечений кабеля

Рекомендуется для электропроводки внутри квартиры приобретать кабель, имеющий сечение не меньше 2,5 мм2. При маленькой величине сечения и большой мощности при нагрузке он начнет перегреваться, и изоляция будет разрушаться.

к оглавлению ↑

Кабели для скрытой проводки внутри помещения

При внутренней проводке на первое место встает вопрос безопасности. ГОСТ 31565-2012 регламентирует требования, которые предъявляются к кабельным изделиям при прокладке их внутри зданий и сооружений.

Правила ПУЭ допускают использование внутри кабелей только с медными жилами. Целесообразно применять проводку скрытого типа. Помимо эстетических соображений это сводит к минимуму возможность случайных повреждений.

Следует предусмотреть возможность проведения в дальнейшем ремонтных или других работ и хранить схему проводки, чтобы не попасть в это место сверлом или иным инструментом. Наиболее рационально выбирать марки ВВГ и NYM с сечением в зависимости от планируемой нагрузки.

к оглавлению ↑

Кабели для электропроводки вне помещения

При наружной проводке предъявляются повышенные требования. Они должны сохранять свои характеристики в большом диапазоне температур, быть влагоустойчивыми.

Кабель АВБбШвЕсли требуется подвести электроэнергию к дачному дому, бане или другому строению, следует воспользоваться предназначенными для этого кабелями. Для прокладки под землей целесообразно применять марки АВББШВ или ВББШВ. Основное требование при этом – броня, которая находится поверх изоляции.

Если прокладка осуществляется по стене или на крыше, то подойдут марки ВВГ или АВВГ. Они хорошо выдерживают действие повышенной и пониженной температуры, ультрафиолетовых лучей. Конечно, возможно применение марки NYM, но это обойдется несколько дороже.

к оглавлению ↑

На что следует обращать внимание при покупке кабеля?

Первое правило – приобретать в хорошо известных строительных магазинах. Должна иметься информация о производителе. На самом кабеле печатаются название марки и сведения о размере сечения. Если такой информации нет, покупку совершать нельзя.

Особенности покупки кабеляЭлектрические кабели могут выпускать по ГОСТу или на основании технических условий. Предпочтение следует отдавать кабелям, выпускаемым в соответствии с требованиями ГОСТа.

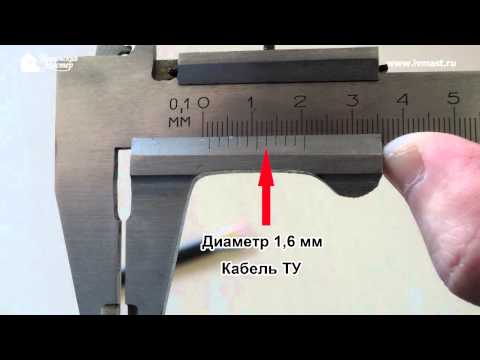

Магазин необходимо посещать, взяв с собой штангенциркуль. Это необходимо для того, чтобы проконтролировать соответствие реального размера сечения заявленному. Мера является вынужденной, поскольку такие случаи встречаются достаточно часто.

Несмотря на то, что строительный рынок предлагает большой выбор кабеля, вполне можно разобраться, что подходит для конкретных работ. Если позволяют возможности, то лучше приобретать более качественный кабель, даже если он будет стоить дороже.
