Как выбрать бронированный силовой кабель?

Для передачи тока человечество уже давно успешно использует кабель. В некоторых случаях может понадобиться бронированный кабель, то есть защищённый от механических повреждений. На рынке электропродукции сейчас предлагается множество разнообразных бронированных силовых кабелей (сокращенно БСК), отличающихся составом и маркировкой, по которой и определяется назначение, технические характеристики покупаемого товара.

Так как ассортимент подобной продукции велик, перед окончательным выбором БСК для конкретного объекта необходимо разобраться, какую нагрузку и какие воздействия будет испытывать кабель. Это поможет вам сделать грамотный выбор, о котором не пожалеете в будущем. Купить бронированный силовой кабель вы всегда можете в интернет-магазине «Электрика Дешево».

Конструкция, область применения, преимущества и недостатки бронированного кабеля

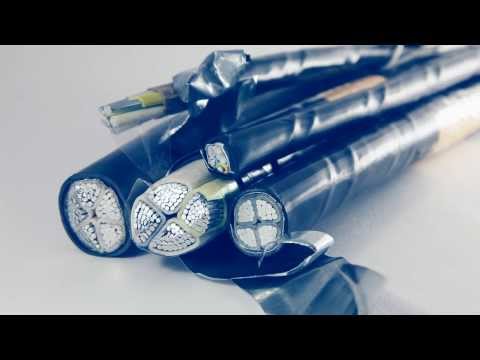

Бронированные кабели имеют следующую конструкцию (перечисление составных частей идёт из середины кабельного изделия наружу):

  1. Изоляция — материал, который изолирует жилы друг от друга, а также от окружающей среды; применяются такие виды изоляции: бумажная, резиновая, из ПВХ, полиэтиленовая, другие негорючие синтетические материалы.
  2. Токопроводящие жилыЖилы токопроводящие — металлические жилы разного сечения, количество которых может варьироваться от одной и выше; по форме жилы могут быть круглыми, секторными или сегментными, прямоугольными, плоскими; жилы изготавливаются из меди, алюминия, золота, стали, серебра, разных сверхпроводящих сплавов.
  3. Заполнители — заполняют пространство между изоляцией разного уровня, обеспечивая прочность, герметичность, придавая дополнительную жесткость и механическую прочность изделия; в качестве заполнителей используется кабельная пряжа, бумага, резина, пластические материалы, полимеры, масло.
  4. Экраны — специальные оплетки кабеля, использующиеся не для всех типов проводки, призванные уменьшить влияние электромагнитного, в том числе паразитного электромагнитного, излучения, на жилы этого БСК-кабеля; экраны также помогают электрическому полю, создаваемому кабелем, быть симметричным; экран делают из металлов в оболочке, полупроводящей бумаги и других материалов.
  5. Бронированный кабельОболочка кабеля — используется как преграда от проникновения влаги и механических воздействий.
  6. Подушка оболочки — предохраняет защитные оболочки от повреждений со стороны металлических бронирующих лент; выполняется из битума или волокнистой кабельной пряжи.
  7. Стальная броня — представляет собой переплетенные оцинкованные ленточные слои.

Дополнительное усиление металлическими лентами позволяет применять разной степени защищённые бронированные кабели как в помещениях, шахтах, туннелях, на открытом воздухе, так и для прокладки в земле, в том числе на дачных участках для предотвращения случайного попадания лопаты или другого инструмента в кабель. Основной причиной использования именно такого спецкабеля является наличие повышенной вероятности механического или химического (коррозия) его повреждения.

К преимуществам бронированных кабелей относят такие их свойства:

  • влагостойкость (БСК-кабель выполняет свои функции даже в среде с повышенной влажностью);
  • Силовые кабеляпротивостояние коррозии;
  • долговечность (средний срок службы БСК составляет от тридцати до пятидесяти лет);
  • высокий диапазон рабочих температур (от минус до плюс пятидесяти);
  • высокая прочность, благодаря которой не потребуется тратить время и денежные средства на ремонт или замену БСК-кабеля.

БСК также имеет пару недостатков: недостаточная гибкость и эластичность, а также высокая цена на особо защищённые модели кабельной продукции.

Классификация, маркировка и выбор БСК

Силовой БСК-кабель бронированный производится разных модификаций, о чем можно узнать из маркировки на кабельной продукции. Маркировка представляет собой набор букв, каждая из которых обозначает ту или иную техническую характеристику конкретного БСК-кабеля (например, ВБбШв). В некоторых случаях о каком-то свойстве кабеля говорит не присутствие буквы (сочетания букв) на изделии, а ее отсутствие.

Классификация БСК с обозначениями маркировки:

  • Кабель алюминиевыйПо веществу жил: медь (не обозначаются дополнительно) или алюминий (маркируется буквой «А»), которые стоят недорого.
  • По типовиду внешней видимой оболочки: из ПВХ-пластиката («В» — обозначение ПВХ-вещества оболочки, «Шв» — ПВХ в виде шланга), полиэтиленовые («П» — внешняя полиэтилен-оболочка, «Шп» — полиэтиленовый шланг).
  • По присутствию экранирования: бронекабель с экраном — «Э».
  • По жилоизоляционному материалу: ПВХ-пластикат или поливинилхлоридный пластикат (В), сшитый полиэтилен (Пв), полимерные композиции без галогенов (П).
  • По противопожарной безопасности:

    • кабель, который прокладывается одиночно и не способствует горению, никак дополнительно не обозначается;
    • такой же кабель, но при прокладке группой — нг(А) или нг (В) в зависимости от подкатегории;
    • то же, но со сниженным уровнем выделения газов и дыма при горении — «нг-LS»;
    • то же, но не выбрасывающий коррозийных продуктов во время тления, горения — «нг-HF»;
    • стойкий к воздействию огня БСК, который не способствует горению в случае групповой прокладки, выделение дыма/газа снижено — «нг-FRLS»;
    • огнестойкий БСК, не выбрасывающий коррозийно активные вещества во время горения либо тления — «нг-FRHF».
  • По форме разреза кабеля: плоские (П) или круглые (никак дополнительно не обозначаются).
  • Кабель с броньюПо наличию брони. Для бронированных двумя стальными лентами кабелей всегда должна присутствовать буква «Б» в шифре маркировки, при этом дополнительное обозначение:

    • «б» показывает на отсутствие защитной битумной подушки в конструкции БСК-кабеля;
    • «С», «СБл» или «СКл» указывает на наличие свинцовой оболочки, работающей в тандеме с бумажной, пропитанной вязким или нестекающим спецсоставом;
    • «г», показывающее герметизацию водоблокирующими лентами.
  • По форме жил: кабель, состоящий из однопроволочных жил, обозначают «о», из многопроволочных — «м», круглыми — «к», секторных либо сегментных — «с».

Прокладка БСК-кабелей в земле обязательно ведётся с учётом следующих нюансов. Для грамотного укладывания бронекабелей в землю нужно:

  • сделать заземление;
  • укладывать кабель по схеме, которая исключает его пересечения;
  • выкопать траншею, имеющую глубину 0,75-1 м;
  • использовать песок;
  • убрать посторонние предметы и сор из траншеи или залить дно бетоном;
  • учитывать десятисантиметровое расстояние между соседними бронекабелями.

Чтобы сделать правильный выбор и приобрести недорого подходящий бронированный кабель (официальный сайт «Электрика Дешево» https://elektrikadeshevo.ru/ ), соблюдайте правила применения. В большинстве случаев для прокладки в земле используют ВбБШв-кабель или АВБбШв-кабель, причем ВбБШв даже не боится блуждающих токов, которые могут исходить от рельс. Для укладывания в грунт с низкой коррозийной активностью используют кабель, имеющий в маркировке обозначение «СБ», а для средних по уровню коррозии грунтов — «Сбл».

ВбБШв-кабелиЧтобы осуществить прокладку кабеля в суровых условиях (например, в открытом грунте, с перепадами по глубине залегания, при отрицательной температуре), покупайте ПвБбШп-кабель, ПвПг-кабель или ПвП-кабель. В случае, если нужно проложить силовую проводку в водоёме или в наклонном либо вертикальном положении, применяйте ПвБбШп-кабель.

При осуществлении выбора бронекабеля следует учитывать не только его сечение. Обязательно стоит проанализировать такие важные параметры, как химическая активность грунта, его влажность, температура, прилегающие объекты и будущие условия использования.
